CYTEC – MOTORSPINDELN
CYTECs modulare Motorspindeln aus dem „Baukasten“ können anwendungsspezifisch konfiguriert und nach Kundenwunsch gefertigt werden, damit decken sie nahezu das gesamte Spektrum von denkbaren Bearbeitungsaufgaben ab. CYTEC legt Wert auf eine schlanke und kurze Bauform mit sehr hoher Leistungsdichte, dafür finden Synchron-Motoren mit speziellen Magnetrotoren für geringe Verlustleistungen Anwendung.
- Von der Schwerzerspanung bis zur High-Speed Bearbeitung
- Fräsen, Schleifen, Bohren usw.
- Klemmfunktion der Spindelwelle stellt effektives Mill-Turning zur Verfügung
- Asynchron-/Synchronmotoren mit Leistungsspektrum von 8 bis 76 kW
- Planetengetriebe ermöglichen Drehmomente bis maximal 1.150 Nm
- Modularer Aufbau für individuelle Lösungen
- Industrielle Bauformen für kundenseitige Adaption
- Hohe Flexibilität
- Sehr robust
FINDEN SIE IHRE PASSENDE SPINDEL
Drehmoment S1 [Nm] ▼
- Drehmoment S1 [Nm]
- 20
- 33
- 56
- 67
- 75
- 85
- 90
- 100
- 130
- 160
- 170
- 201
- 240
- 248
- 280
- 398
- 400
- 484
- 700
Max. Drehzahl [min -1] ▼
- Max. Drehzahl [min -1]
- 5000
- 8000
- 10000
- 12000
- 15000
- 18000
- 20000
- 22000
- 24000
Motorspindel-Baureihe

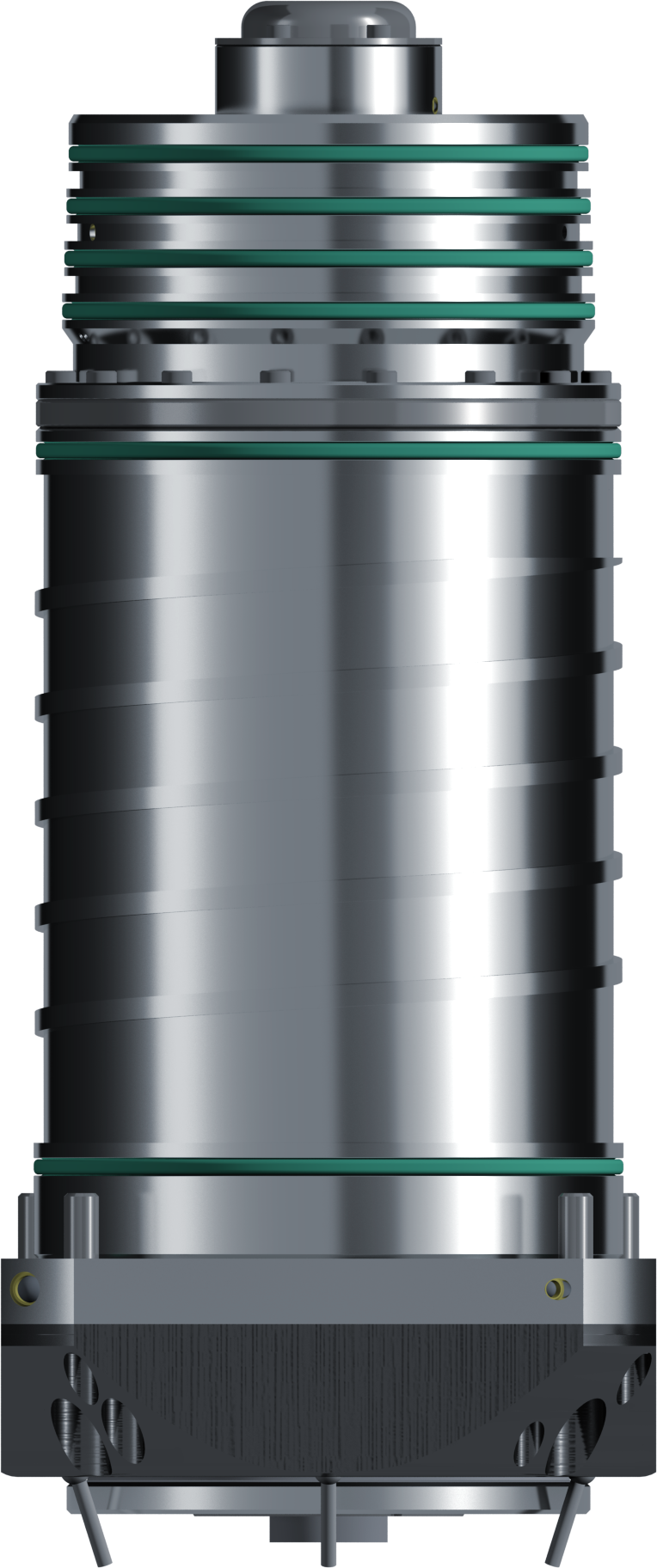

CS-13-135-A
| Leistung S1 [kW] | 13 |
|---|---|
| Leistung S6 [kW] | 18 |
| Drehmoment S1 [Nm] | 20 |
| Drehmoment S6 [Nm] | 28 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A63 |
| Nenndrehzahl [min -1] | 6.000 |
| Max. Drehzahl [min -1] | 24.000 |
| Länge [mm] | 347 |
| Mögliche Optionen |
Motorspindel-Baureihe

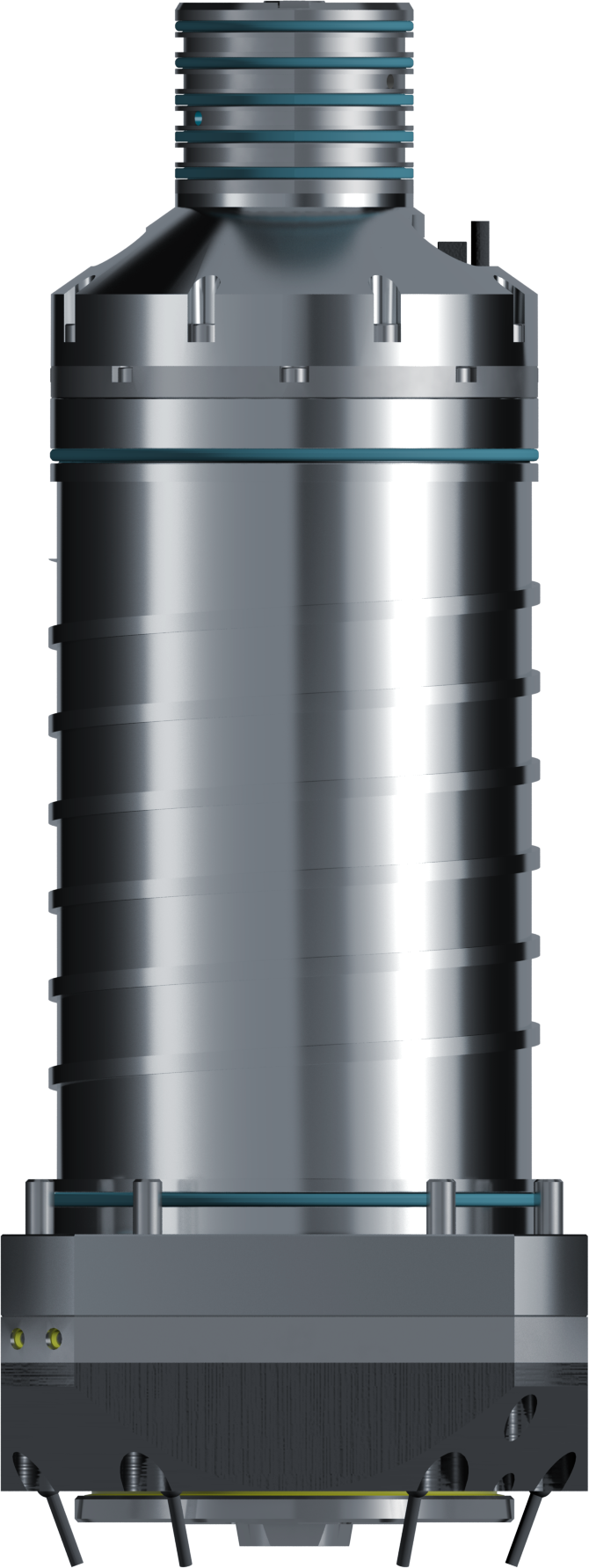

CS-18-135-S
| Leistung S1 [kW] | 18 |
|---|---|
| Leistung S6 [kW] | 23 |
| Drehmoment S1 [Nm] | 56 |
| Drehmoment S6 [Nm] | 72 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A63 |
| Nenndrehzahl [min -1] | 3.000 |
| Max. Drehzahl [min -1] | 18.000 |
| Länge [mm] | 415 |
| Mögliche Optionen |
Motorspindel-Baureihe
CS-20-135-A
| Leistung S1 [kW] | 20 |
|---|---|
| Leistung S6 [kW] | 26 |
| Drehmoment S1 [Nm] | 33 |
| Drehmoment S6 [Nm] | 42 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A63 |
| Nenndrehzahl [min -1] | 6.000 |
| Max. Drehzahl [min -1] | 24.000 |
| Länge [mm] | 415 |
| Mögliche Optionen |
Motorspindel-Baureihe
CS-26-135-S
| Leistung S1 [kW] | 26 |
|---|---|
| Leistung S6 [kW] | 34 |
| Drehmoment S1 [Nm] | 33 |
| Drehmoment S6 [Nm] | 42 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A63 |
| Nenndrehzahl [min -1] | 8.000 |
| Max. Drehzahl [min -1] | 15.000 |
| Länge [mm] | 347 |
| Mögliche Optionen |
Motorspindel-Baureihe
CS-40-160-S
| Leistung S1 [kW] | 40 |
|---|---|
| Leistung S6 [kW] | 51 |
| Drehmoment S1 [Nm] | 67 |
| Drehmoment S6 [Nm] | 85 |
| Lagerschmierung | Fett / Öl/Luft |
| WZ-Schnittstelle | HSK-A63 |
| Nenndrehzahl [min -1] | 5.700 |
| Max. Drehzahl [min -1] | 24.000 |
| Länge [mm] | 480 |
| Mögliche Optionen |
Motorspindel-Baureihe

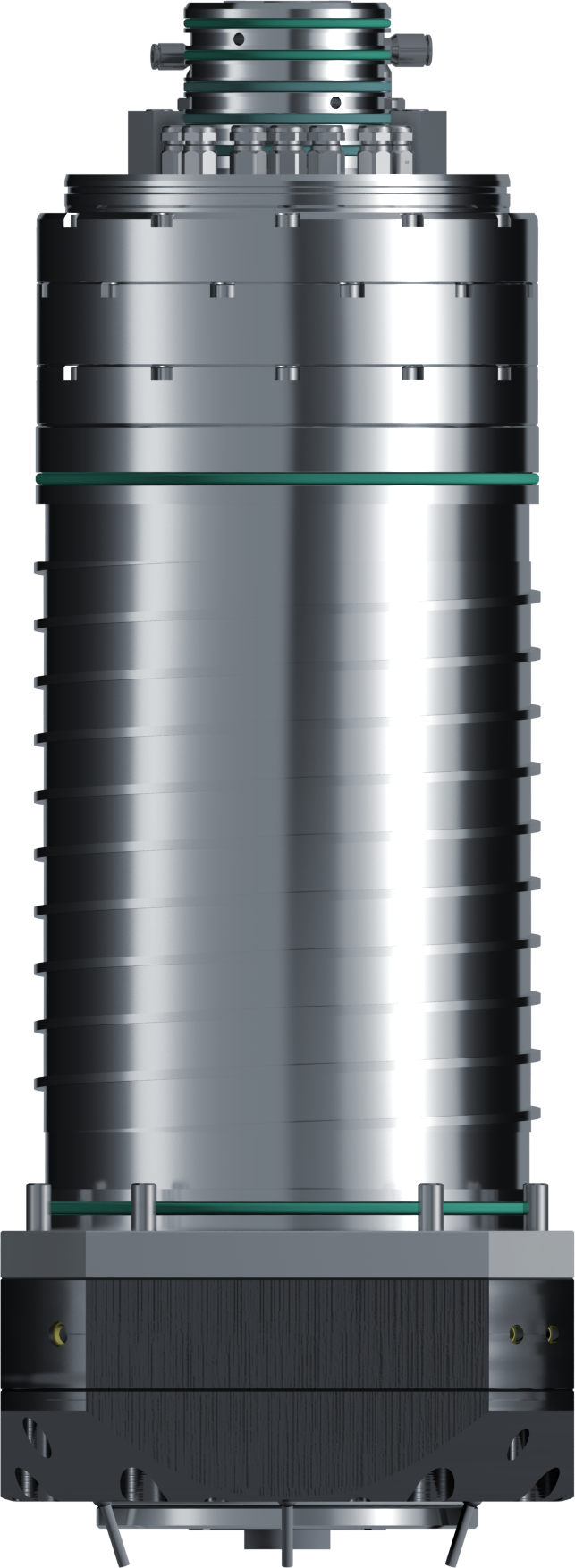

CS-45-160-S
| Leistung S1 [kW] | 45 |
|---|---|
| Leistung S6 [kW] | 54 |
| Drehmoment S1 [Nm] | 75 |
| Drehmoment S6 [Nm] | 90 |
| Lagerschmierung | Fett / Öl/Luft |
| WZ-Schnittstelle | HSK-A63 |
| Nenndrehzahl [min -1] | 5.700 |
| Max. Drehzahl [min -1] | 18.000 |
| Länge [mm] | 480 |
| Mögliche Optionen |
Motorspindel-Baureihe
CS-21-180-A
| Leistung S1 [kW] | 21 |
|---|---|
| Leistung S6 [kW] | 27 |
| Drehmoment S1 [Nm] | 100 |
| Drehmoment S6 [Nm] | 130 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A63 |
| Nenndrehzahl [min -1] | 2.000 |
| Max. Drehzahl [min -1] | 18.000 |
| Länge [mm] | 546 |
| Mögliche Optionen |
Motorspindel-Baureihe

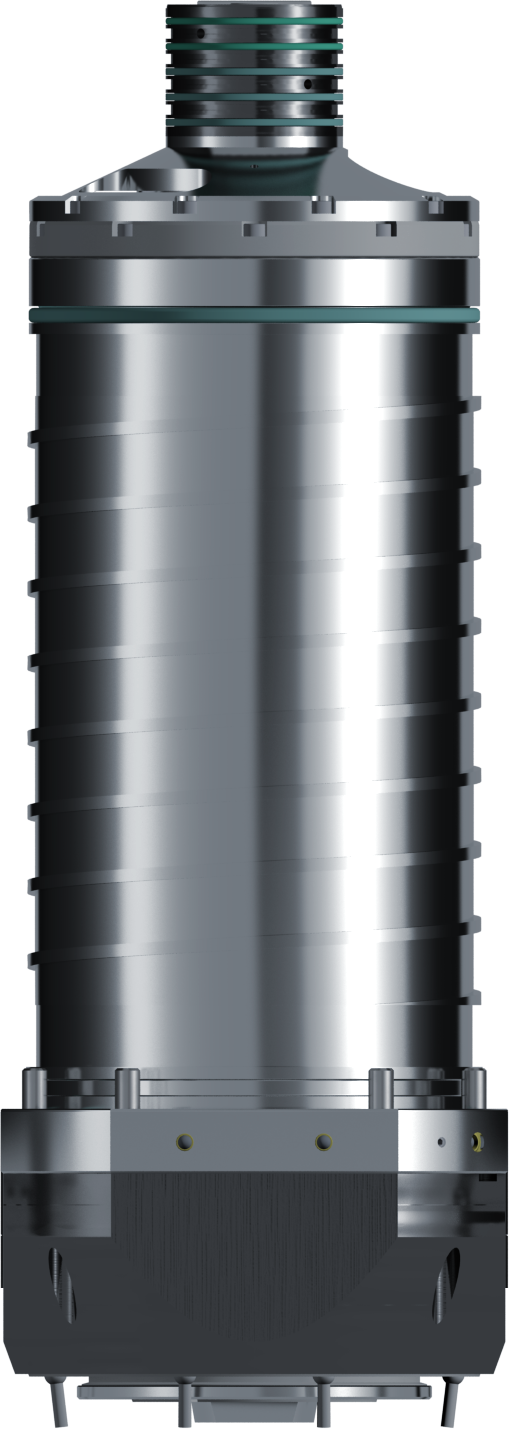

CS-27-180-S
| Leistung S1 [kW] | 27 |
|---|---|
| Leistung S6 [kW] | 32 |
| Drehmoment S1 [Nm] | 130 |
| Drehmoment S6 [Nm] | 170 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A100 |
| Nenndrehzahl [min -1] | 2.000 |
| Max. Drehzahl [min -1] | 12.000 |
| Länge [mm] | 546 |
| Mögliche Optionen | Mill-Turn |
Motorspindel-Baureihe

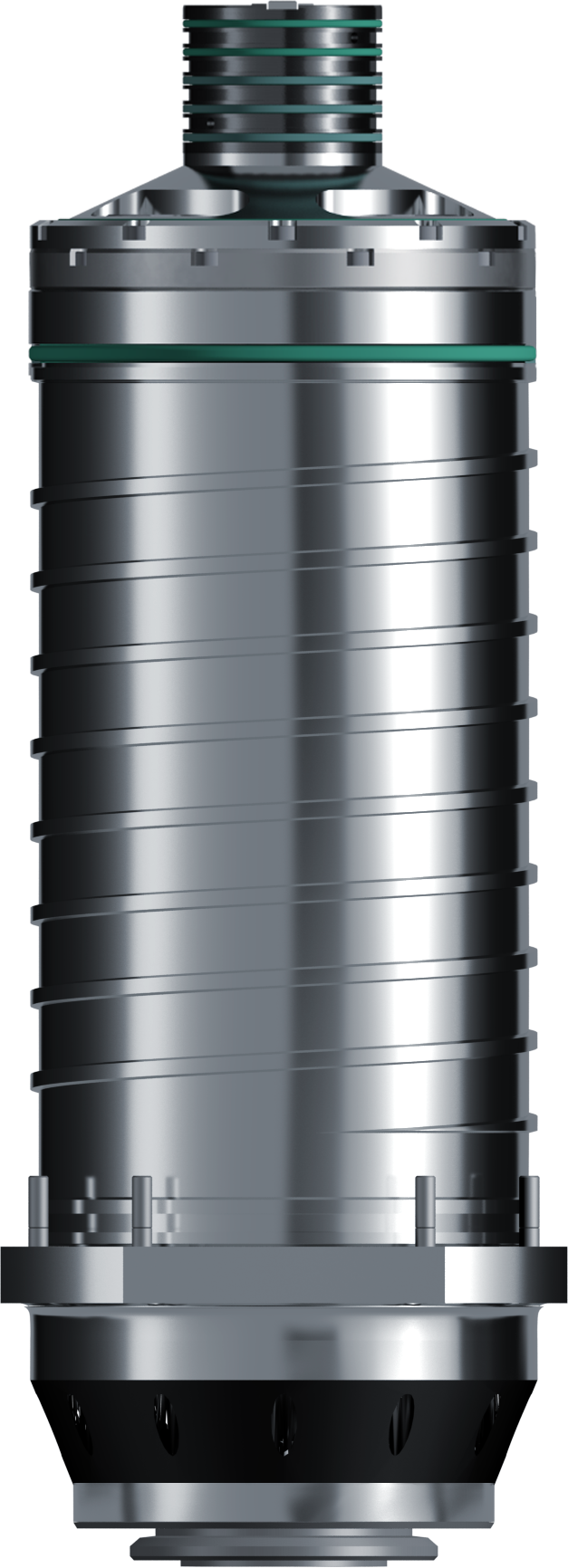

CS-28-180-A
| Leistung S1 [kW] | 28 |
|---|---|
| Leistung S6 [kW] | 35 |
| Drehmoment S1 [Nm] | 90 |
| Drehmoment S6 [Nm] | 113 |
| Lagerschmierung | Fett / Öl/Luft |
| WZ-Schnittstelle | HSK-A63 |
| Nenndrehzahl [min -1] | 2.000 |
| Max. Drehzahl [min -1] | 20.000 |
| Länge [mm] | 546 |
| Mögliche Optionen |
Motorspindel-Baureihe
CS-34-180-S
| Leistung S1 [kW] | 34 |
|---|---|
| Leistung S6 [kW] | 43 |
| Drehmoment S1 [Nm] | 170 |
| Drehmoment S6 [Nm] | 220 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A100 |
| Nenndrehzahl [min -1] | 2.000 |
| Max. Drehzahl [min -1] | 12.000 |
| Länge [mm] | 622 |
| Mögliche Optionen | Mill-Turn |
Motorspindel-Baureihe
CS-40-180-S
| Leistung S1 [kW] | 40 |
|---|---|
| Leistung S6 [kW] | 51 |
| Drehmoment S1 [Nm] | 67 |
| Drehmoment S6 [Nm] | 85 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A63 |
| Nenndrehzahl [min -1] | 5.700 |
| Max. Drehzahl [min -1] | 24.000 |
| Länge [mm] | 546 |
| Mögliche Optionen |
Motorspindel-Baureihe

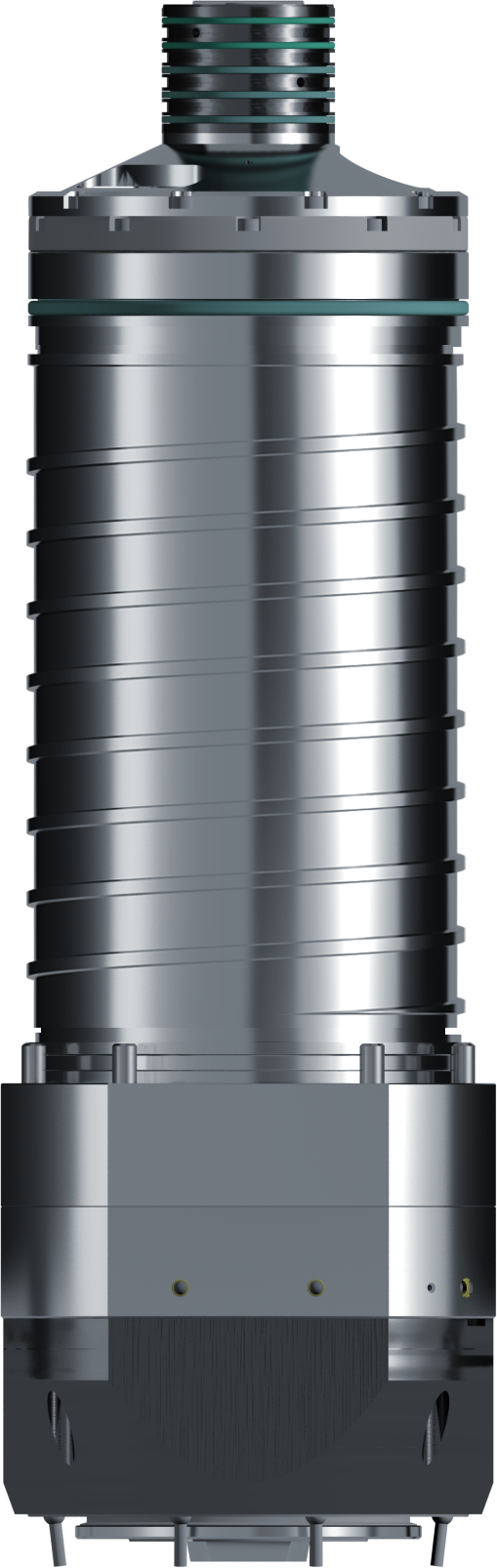

CS-42-180-S
| Leistung S1 [kW] | 42 |
|---|---|
| Leistung S6 [kW] | 53 |
| Drehmoment S1 [Nm] | 201 |
| Drehmoment S6 [Nm] | 253 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A100 |
| Nenndrehzahl [min -1] | 2.000 |
| Max. Drehzahl [min -1] | 12.000 |
| Länge [mm] | 622 |
| Mögliche Optionen | Mill-Turn |
Motorspindel-Baureihe
CS-40-200-S
| Leistung S1 [kW] | 40 |
|---|---|
| Leistung S6 [kW] | 50 |
| Drehmoment S1 [Nm] | 160 |
| Drehmoment S6 [Nm] | 200 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A100 |
| Nenndrehzahl [min -1] | 2.400 |
| Max. Drehzahl [min -1] | 15.000 |
| Länge [mm] | 671 |
| Mögliche Optionen |
Motorspindel-Baureihe

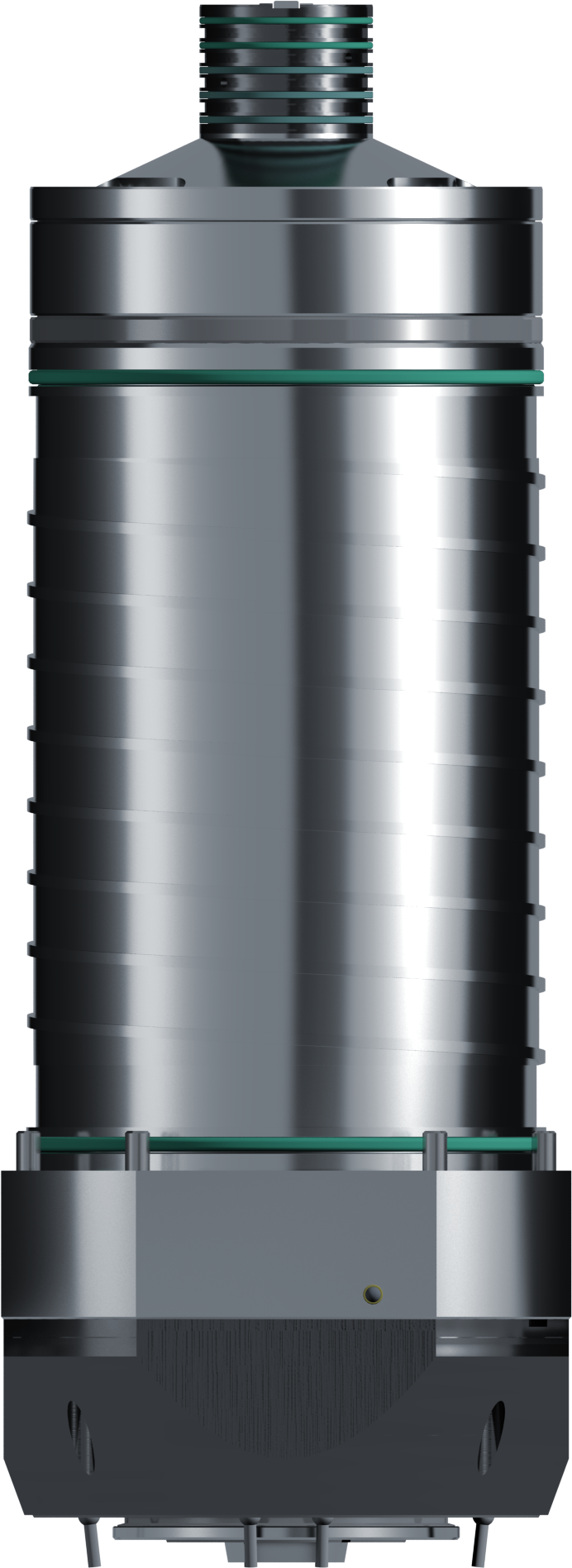

CS-50-200-S
| Leistung S1 [kW] | 50 |
|---|---|
| Leistung S6 [kW] | 64 |
| Drehmoment S1 [Nm] | 240 |
| Drehmoment S6 [Nm] | 300 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A100 |
| Nenndrehzahl [min -1] | 2.000 |
| Max. Drehzahl [min -1] | 8.000 |
| Länge [mm] | 671 |
| Mögliche Optionen | Mill-Turn |
Motorspindel-Baureihe
CS-70-200-S
| Leistung S1 [kW] | 70 |
|---|---|
| Leistung S6 [kW] | 90 |
| Drehmoment S1 [Nm] | 85 |
| Drehmoment S6 [Nm] | 105 |
| Lagerschmierung | Öl/Luft |
| WZ-Schnittstelle | HSK-A63 |
| Nenndrehzahl [min -1] | 8.000 |
| Max. Drehzahl [min -1] | 24.000 |
| Länge [mm] | 671 |
| Mögliche Optionen |
Motorspindel-Baureihe
CS-40-238-A
| Leistung S1 [kW] | 40 |
|---|---|
| Leistung S6 [kW] | 48 |
| Drehmoment S1 [Nm] | 280 |
| Drehmoment S6 [Nm] | 340 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A100 |
| Nenndrehzahl [min -1] | 1.350 |
| Max. Drehzahl [min -1] | 15.000 |
| Länge [mm] | 697 |
| Mögliche Optionen |
Motorspindel-Baureihe
CS-50-238-A
| Leistung S1 [kW] | 50 |
|---|---|
| Leistung S6 [kW] | 63 |
| Drehmoment S1 [Nm] | 248 |
| Drehmoment S6 [Nm] | 315 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A100 |
| Nenndrehzahl [min -1] | 2.000 |
| Max. Drehzahl [min -1] | 15.000 |
| Länge [mm] | 697 |
| Mögliche Optionen |
Motorspindel-Baureihe

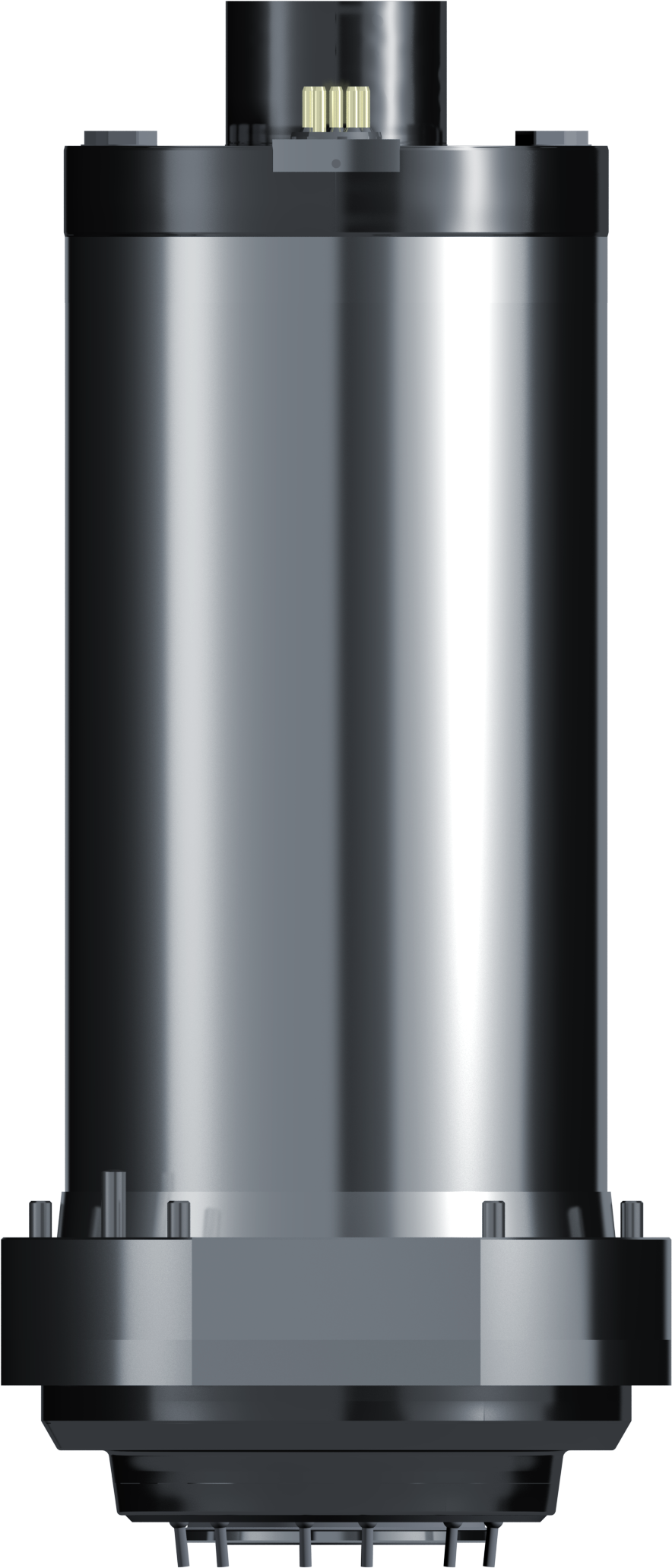

CS-42-238-S
| Leistung S1 [kW] | 42 |
|---|---|
| Leistung S6 [kW] | 55 |
| Drehmoment S1 [Nm] | 400 |
| Drehmoment S6 [Nm] | 525 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A100 / SK50 / C8 |
| Nenndrehzahl [min -1] | 1.000 |
| Max. Drehzahl [min -1] | 8.000 |
| Länge [mm] | 697 |
| Mögliche Optionen | Mill-Turn |
Motorspindel-Baureihe

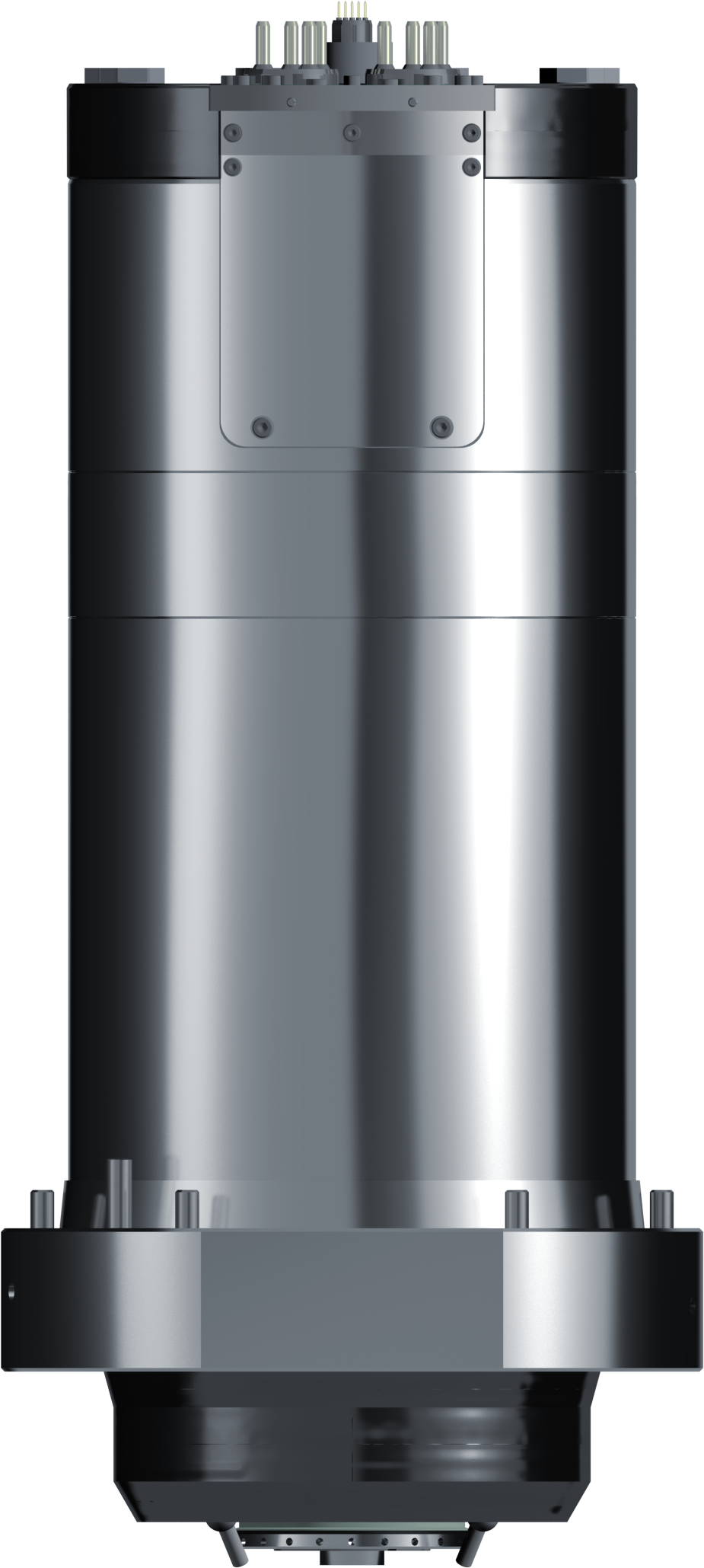

CS-70-238-S
| Leistung S1 [kW] | 70 |
|---|---|
| Leistung S6 [kW] | 90 |
| Drehmoment S1 [Nm] | 85 |
| Drehmoment S6 [Nm] | 105 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A63 |
| Nenndrehzahl [min -1] | 7.000 |
| Max. Drehzahl [min -1] | 22.000 |
| Länge [mm] | 614 |
| Mögliche Optionen |
Motorspindel-Baureihe
CS-73-260-A
| Leistung S1 [kW] | 73 |
|---|---|
| Leistung S6 [kW] | 92 |
| Drehmoment S1 [Nm] | 398 |
| Drehmoment S6 [Nm] | 508 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A100 |
| Nenndrehzahl [min -1] | 1.750 |
| Max. Drehzahl [min -1] | 5.000 |
| Länge [mm] | 780 |
| Mögliche Optionen |
Motorspindel-Baureihe
CS-75-260-A
| Leistung S1 [kW] | 75 |
|---|---|
| Leistung S6 [kW] | 94 |
| Drehmoment S1 [Nm] | 484 |
| Drehmoment S6 [Nm] | 620 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A100 / SK50 |
| Nenndrehzahl [min -1] | 1.600 |
| Max. Drehzahl [min -1] | 10.000 |
| Länge [mm] | 780 |
| Mögliche Optionen |
Motorspindel-Baureihe
CS-115-260-S
| Leistung S1 [kW] | 115 |
|---|---|
| Leistung S6 [kW] | 138 |
| Drehmoment S1 [Nm] | 700 |
| Drehmoment S6 [Nm] | 824 |
| Lagerschmierung | Fett |
| WZ-Schnittstelle | HSK-A100 / SK50 |
| Nenndrehzahl [min -1] | 1.600 |
| Max. Drehzahl [min -1] | 5.000 |
| Länge [mm] | 780 |
| Mögliche Optionen |
NC-MOTORSPINDELN
Unter der Bezeichnung CySpeed entwickelt und fertigt CYTEC seit über 35 Jahren hochdynamische Motorspindeln für den Einsatz in Einzelbearbeitungszentren und Transferstraßen, in Gantry und Portalfräsmaschinen sowie in mehrspindligen Bearbeitungszentren. Die unterschiedlichen Bauformen eignen sich zur Bearbeitung einer Vielzahl von Materialien.
Die hauseigene Entwicklung von Torquemotoren für besonders hohen Drehmoment und besonders hoher Drehzahl bis hin zur Konstruktion von Gesamtsystemen wird durch moderene Berechnungen ergänzt.
Durch das modulare CYTEC Baukastensystem können nahezu alle verfügbaren Optionen miteinander kombiniert werden, sodass sich individuelle kundenspezifische Lösungen wirtschaftlich realisieren lassen.
Auch die Rührreibschweiß-Technologie zeigt CYTEC‘s hohe Innovationskraft. Diese Spindeln für das Rührreibschweißen finden ihre Anwendung in der Automobil- und Luftfahrtindustrie. Mit der Rührreibschweiß-Spindel werden Schweißnähte in Aluminiumverbindungen erzeugt.
