系列 PV-03

	PV-03
活塞直径 [mm]	40	50	63	80	100	125	160	200
D1 杆直径 [mm]	16	20	20	25	32	32	40	40
压力夹持力 [kN]	12.6	19.6	31.2	50.2	78.5	122.7	200.9	314.1
拉力夹持力 [kN]	10.6	16.46	28.06	45.3	70.47	114.67	188.34	301.54
活塞面积	1,256.64	1,963.5	3,117.25	5,026.55	7,853.98	12,271.85	20,106.19	31,415.93
环面积	1,055.58	1,649.34	2,803.09	4,535.67	7,049.73	11,467.6	18,849.56	30,159.29
行程力 [kN]	1.26 (10 bar)	1.96 (10 bar)	3.12 (10 bar)	5.03 (10 bar)	7.85 (10 bar)	12.27 (10 bar)	20.11 (10 bar)	31.42 (10 bar)
回程力 [kN]	1.06 (10 bar)	1.65 (10 bar)	2.8 (10 bar)	4.54 (10 bar)	7.05 (10 bar)	11.47 (10 bar)	18.85 (10 bar)	30.16 (10 bar)

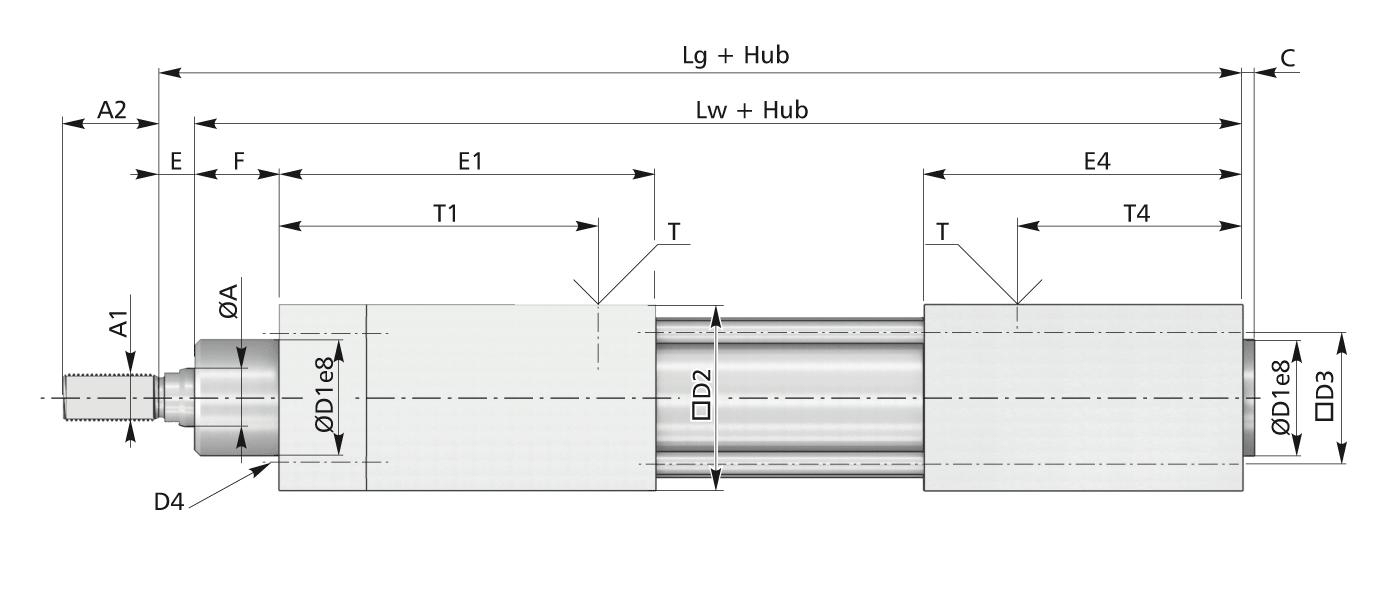

A1 [mm]	M 12 x 1.25	M 16 x 1.5	M 16 x 1.5	M 20 x 1.5	M 20 x 1.5	M 27 x 2	M 36 x 2	M 36 x 2
A2 [mm]	24	32	33	40	40	48	72	70
C [mm]	4	4	4	5	6	6	4	5
D1 [mm]	35	40	40	45	56	60	65	75
D2 [mm]	54	64	74	94	114	140	180	220
D3 [mm]	37	45	54.5	69	86	110	140	175
4 x D4 螺纹深度 [mm]	M 6 x 15	M 8 x 17	M 8 x 17	M 10 x 20	M 10 x 20	M 12 x 28	M 16 x 31	M 16 x 31
E [mm]	8	10	9	13	15	20	22	28
E1 [mm]	68	70	78	89	97	97	125	168
E4 [mm]	83	90	89	105	113	135	149	165
F [mm]	24	29	30	33	36	45	58	67
Lg* + 行程 [mm]	223	241	256	289	319	355	424	503
Lw* + 行程 [mm]	215	231	247	276	304	335	402	480
T ["]	1/4	1/4	3/8	3/8	1/2	1/2	3/4	3/4
T1 [mm]	58	58	66	75	80	80	107	148
T4 [mm]	73	78	77	91	96	118	131	145
结构	方形
工作介质	气动
锁紧位置	两侧
